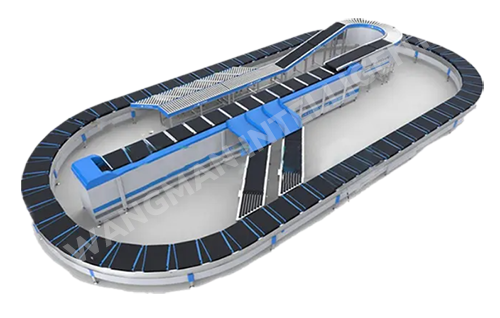

交叉带分拣机
系统组成:
半自动化供包台 : 含条码扫描系统，称重系统。
- 交叉带分拣机系统：含小车、机架、维修平台、跨梯等，小车数量可定制；
- 格口模块：含滑槽、撑袋支架、格口按钮、满包光电等，格口数量可定制；
- 包裹检测模块：含空盘检测、包裹纠偏；
- 上位机系统：WCS 系统，实现与客户系统的数据对接；
- 监控系统：操作管理系统，实现人机交互，数据统计，设备监控等功能；
系统组成------装载小车:
- 装载小车使用伺服电辊筒的驱动方式，功耗低且稳定；
- 小车采用具有钻石花纹的耐磨材质皮带，货物抓着稳固不打滑，皮带损耗小；
- 电辊筒内置编码器，分拣动作精准；
- 车身采用的大量轻质铝合金材质，节能且强度高；
系统组成------交叉带:
产品特点:
1.精简
称重扫描一体设计，操作简单；
2.条码准确
600W 工业一体相机，条码解析力强；
3.供包精准
伺服运动控制，环线速度匹配更加精确，降低错分概率；
4.高效High efficiency
四段式动态称重，效率更高；
5.条码准确
工业一体相机，条码解析力强；
6.供包精准
伺服运动控制，环线速度匹配更加精确，降低错分概率；
产品优势:
1) 低能耗直线电机，非接触式驱动，高效节能。
2) 可分拣各种规格和尺寸的物品。实现即使是易碎和高摩擦系数物品的高效分拣。
3) 实时动态跟踪技术、系统监控、诊断和安全保护功能
4) 模块化设计，易于维护，稳定性高
5) 高效可视化 高精度数据采集
6) 每小时 8000-10000 个包裹的产出；可分拣的物品范围广
7) 易于维护、结构紧凑、可增加/可扩展分拣口
8) 减少人力资源
技术参数:
名称 |
参数 |
系统驱动 |
双边交流直线电机 |
运载节距 |
600/750/800/1200mm(2车1带) |
托盘长度 |
700-1100/1400mm |
托盘皮带宽度 |
420-620mm |
运行速度 |
1.2-2.4m/s(可选) |
分拣能力(单区) |
12000个/小时以上 |
供包方式 |
自动/半自动/人工直接输入(可选) |
系统模式 |
1个环形圈2-n个逻辑分拣系统(可个性化配置) |
名称 |
参数 |
|
全自动/半自动上包机 |
上包量 |
2500-3000件/h |
上包速度 |
1-2.3m/min |
|
动力 |
三节/四节 |
|
行走轨道 |
直轨段长度 |
2800/3000mm |
转弯段中心半径 |
3440/4586mm 等 |
|
轨道材质 |
3T 冷板 |
|
表面处理 |
喷塑 |
|
读码器 |
规格 |
根据条码选择 |
合作品牌 |
Datalogic/Sick/Cognex/Victronic等 |
|
建包辊道 |
辊道节距 |
700/750mm |
辊道长度 |
1000mm |
|
名称 |
参数 |
|
分拣托盘小车 |
驱动方式 |
48V双向直流电滚简 |
节距 |
600-1200mm |
|
托盘长度 |
700-1100mm |
|
皮带宽度 |
450-620mm |
|
单个托盘最大载荷 |
30kg |
|
分拣货物最大尺寸 |
1000L*500W*500H |
|
格口滑槽 |
节距 |
700/750mm(多种尺寸可定制) |
滑槽长度 |
2800/3000mm |
|
倾斜角度 |
270 |
|
材质 |
3T 冷板 |
|
撑袋架 |
撑袋架节距 |
700/750mm |
撑袋架环圈 |
500*500*15mm |
|
